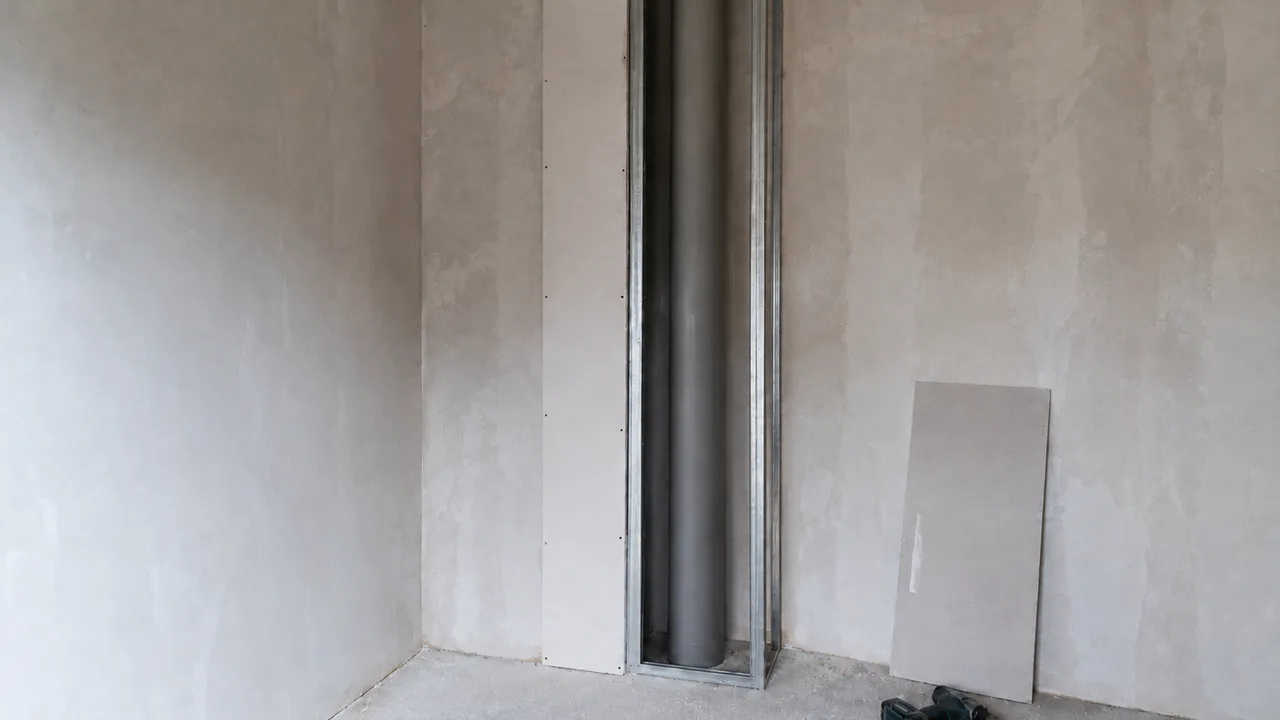

Coffrer des tuyaux en placo : le caisson ne doit toucher ni le tube ni la dalle

Un coffrage de canalisation est une « gaine technique » au sens du DTU

Ce n’est pas un ouvrage improvisé. Le guide publié par Les Industries du Plâtre sur les nouveautés 2022 du NF DTU 25.41 rappelle que le domaine d’emploi de la norme vise, à côté des cloisons et des plafonds, les « gaines techniques » et les « habillages ». Un caisson autour d’un tuyau relève de la première famille : mêmes règles de pose, mêmes règles de vissage.

Ce même guide contient, sur ce sujet précis, une phrase qui surprend presque tous nos clients. La révision 2022 ajoute au § 6.1.4.2.6 que « le traitement des joints à l’intérieur des gaines techniques n’est pas réalisé ».

Autrement dit : l’intérieur d’un coffrage n’est pas un ouvrage fini. Pas de bande, pas d’enduit, pas de finition — la norme elle-même considère que cette face-là ne se voit pas et ne se traite pas. C’est parfaitement logique, et c’est lourd de conséquences : tout ce qui devra être vu, lu ou manœuvré plus tard doit rester accessible autrement, parce que rien à l’intérieur n’a été conçu pour être regardé.

Le troisième point du guide qui porte sur un coffrage concerne ses arêtes. Le § 6.1.4.2.3 ajoute les « cornières PVC perforées », profilés « utilisés pour traiter les angles saillants ». Un coffrage vertical dans un angle de pièce en produit deux, du sol au plafond, exactement là où passent les meubles et les épaules. La cornière n’y est pas une finition : c’est ce qui tient l’arête.

Le bruit : un caisson vide est une caisse de résonance

C’est le désordre le plus fréquent, et le plus mal compris. Une descente d’eaux usées fait du bruit — un bruit d’écoulement, bref, à intervalles imprévisibles, qui se déclenche quand quelqu’un tire une chasse deux étages plus haut. Beaucoup de propriétaires coffrent le tuyau pour le faire taire, et obtiennent l’inverse.

La raison est mécanique. Un caisson en plaques monté serré autour d’un tube crée un volume d’air clos bordé de deux parois rigides et légères. Cet ensemble se comporte comme une caisse : il ne bloque pas le bruit, il l’amplifie et le redistribue dans la pièce. La plaque de plâtre est un bon matériau de masse à condition d’avoir quelque chose derrière elle ; toute seule autour d’un vide, elle rayonne.

Ce qu’on fait à la place tient en trois gestes, et aucun n’est coûteux :

• Remplir le caisson. Une laine minérale enroulée autour du tube, ou simplement posée dans le volume, supprime la cavité résonante. C’est le seul motif d’isolant qu’on retienne sur ce type d’ouvrage : il n’y a rien à gagner thermiquement autour d’un tuyau situé dans le volume chauffé.
• Ne rien mettre en contact rigide. Ni l’ossature sur le tube, ni la plaque sur le tube. Un point de contact suffit à transformer le caisson en haut-parleur — c’est exactement le mécanisme d’un pont phonique.

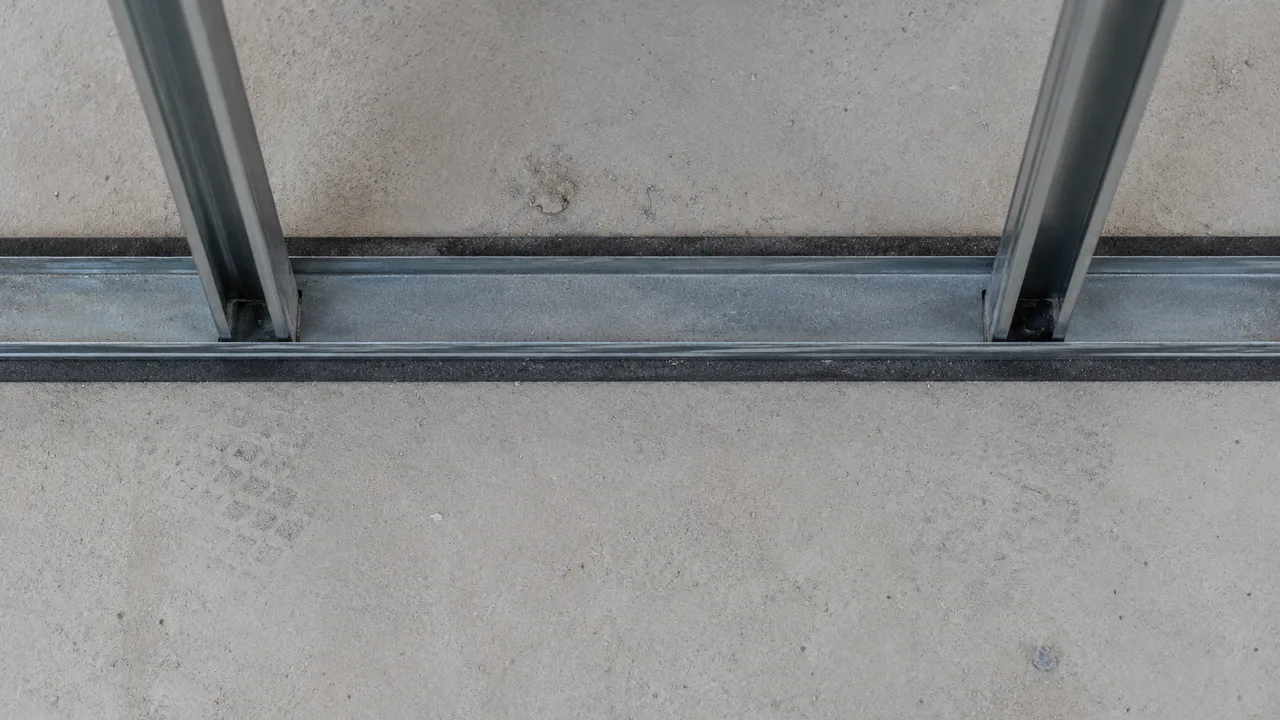

• Désolidariser le pied. Le rail bas se pose sur une bande résiliente, comme au pied d’une cloison acoustique. Sinon le bruit repart par la dalle, et le traitement du caisson ne sert à rien.

Le principe est celui que nous détaillons dans notre article sur l’isolation phonique d’un mur intérieur : ce n’est pas la masse seule qui coupe le bruit, c’est la masse plus l’interruption du chemin solide. Un caisson de canalisation est un cas d’école de ce principe, en miniature.

Quel niveau viser ? Il existe un repère public. L’arrêté du 30 juin 1999 fixe, à son article 6, le niveau de pression acoustique normalisé du bruit engendré par un équipement individuel du bâtiment : il ne doit pas dépasser « 30 dB(A) dans les pièces principales et 35 dB(A) dans les cuisines ». Précision honnête : ce texte s’applique aux logements neufs, pour les permis déposés à partir du 1^er janvier 2000. Il ne s’impose pas à votre rénovation. Il dit en revanche ce que le législateur considère comme vivable, et c’est un repère utile quand on hésite à traiter un coffrage.

Si le bruit vient d’au-dessus plutôt que du tuyau lui-même, ce n’est pas le même ouvrage : c’est le sujet de notre article sur l’isolation phonique d’un plafond.

Ce qui doit rester accessible, et la trappe qui le permet

C’est le point qui découle directement du DTU : si l’intérieur d’une gaine technique n’est pas un ouvrage fini, alors rien de ce qui s’y trouve n’a vocation à être ouvert au burin.

Trois choses au moins doivent rester atteignables derrière un coffrage :

• les organes de coupe — robinet d’arrêt général, vanne d’isolement d’un appareil, robinet de puisage ;
• les points de visite d’un réseau d’évacuation — un té de dégorgement, un bouchon de curage ;
• tout appareil de comptage qu’un tiers viendra relever.

Un robinet d’arrêt bandé et peint est un problème qui ne se découvre jamais au bon moment. La réponse est une trappe de visite, décidée au devis et non improvisée à la pose : sa position dépend de l’organe, pas de l’esthétique du panneau. Sur un coffrage vertical, elle se pose à hauteur de manœuvre ; sur un tablier, au droit de la vanne.

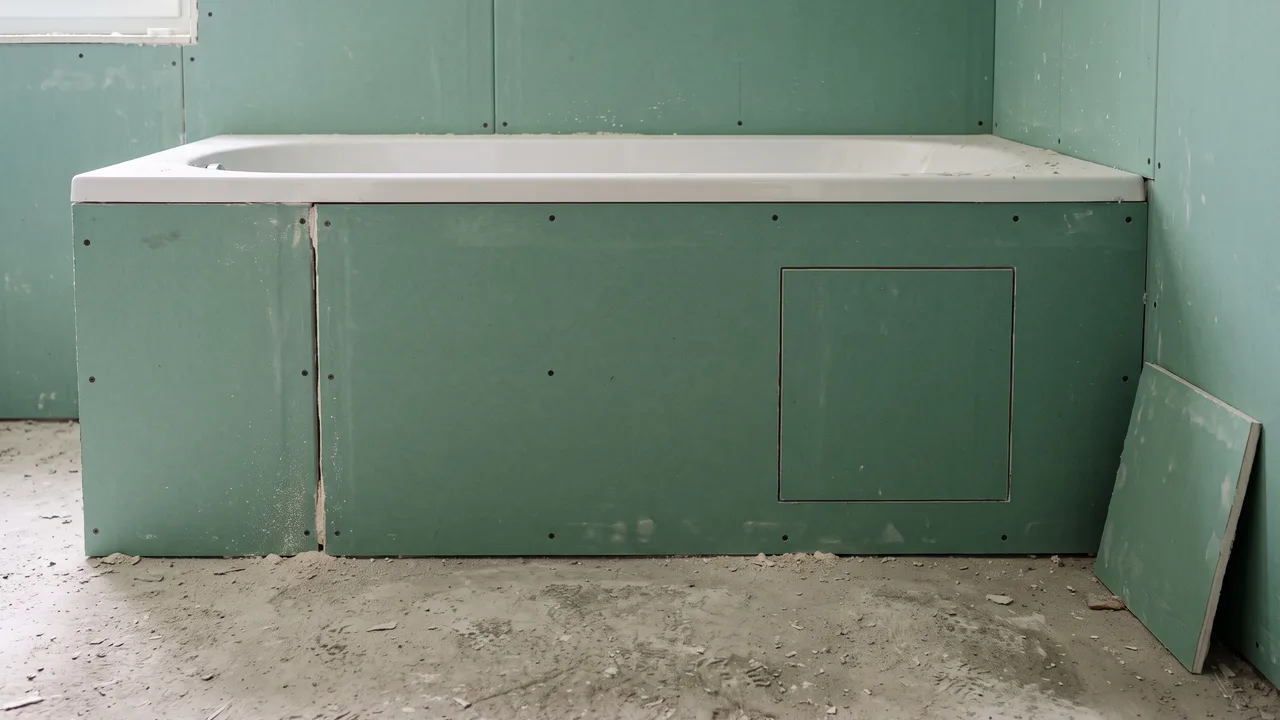

C’est le même raisonnement que dans une salle d’eau, où le tablier de baignoire est un coffrage comme un autre : nous le détaillons dans notre article sur le placo hydrofuge en salle de bain. Et si le coffrage est un plafond plutôt qu’un caisson vertical, la trappe obéit aux mêmes règles : voir le faux plafond de salle de bain.

Le tube bouge, et l’ossature ne doit pas l’en empêcher

Une canalisation n’est pas une pièce inerte. Une descente d’eaux usées reçoit de l’eau chaude, un réseau de chauffage monte à plusieurs dizaines de degrés puis redescend : le tube s’allonge, puis se rétracte, plusieurs fois par jour dans certains cas.

Nous ne donnerons pas ici de coefficient de dilatation : il dépend du matériau et du diamètre, et nous n’avons pas de source vérifiable qui couvre l’ensemble des tubes que nous rencontrons. Ce qui compte pour le plaquiste est plus simple, et ne demande aucun chiffre : le tube doit rester libre de bouger dans son caisson, et c’est au plombier de le tenir, pas à nous.

Concrètement, cela veut dire trois choses sur le chantier. L’ossature ne s’appuie pas sur le tube. Aucune plaque ne vient le pincer. Et si un collier manque, ou si un tube pend, nous le signalons avant de fermer — un caisson referme le problème avec lui, et le rouvrir coûte plus cher que le dire.

C’est d’ailleurs le motif d’un désordre classique : un tuyau qui « claque » derrière une cloison neuve n’est presque jamais un défaut de plaque. C’est un tube qui frotte contre quelque chose de rigide en se dilatant.

Poutre, IPN, gaines : le même caisson, d’autres motifs

Le caisson que nous venons de décrire est, techniquement, le même ouvrage que celui qui masque une poutre. Ossature métallique, plaques vissées, cornières sur les arêtes, joints traités à l’extérieur seulement.

Ce qui change d’un cas à l’autre, c’est ce qui interdit de visser dans le support :

• autour d’une poutre en bois, c’est le retrait du bois — une poutre change de section entre l’hiver et l’été, et une ossature vissée dans son flanc rouvre l’arête. C’est le sujet de notre article sur l’habillage d’une poutre en placo, qui donne les valeurs du CNDB ;
• autour d’un profilé métallique, c’est la fixation elle-même : on ne se visse pas dans un IPN au hasard, et l’ossature va chercher son appui ailleurs ;
• autour d’une canalisation, ce sont les trois motifs de cet article : le bruit, l’accès, la dilatation.

Sur le principe de montage — profilés, entraxes, appuis —, le détail est sur notre page ossature métallique.

Ce que ça coûte, et pourquoi nous ne donnons pas un prix au mètre

Nous ne publions pas de prix au mètre linéaire de coffrage. Le poste dépend du développé du caisson, du nombre d’angles rentrants, de la hauteur, de la présence d’une trappe et du remplissage. Un chiffre unique donnerait une fausse précision.

Ce que nous pouvons donner, ce sont les repères déjà publiés et vérifiés sur les ouvrages voisins : notre article sur le prix du placo au m² à Pau pour la pose de plaque sur ossature, et celui sur le prix d’un doublage au m² quand le coffrage s’intègre à un doublage de mur.
