Renfort placo pour meuble suspendu : à partir de quel poids ?

Le poids qu’il faut peser n’est pas celui du meuble

C’est le point que tout le monde rate, et il n’a rien d’un détail. Le poids à retenir est celui du meuble chargé, pas celui qu’affiche le carton. Le SNIP retient les valeurs conventionnelles de l’Ameublement Français :

• 650 g/dm², soit 65 kg/m² par étagère ;
• 200 g/dm³, soit 20 kg/m³ pour les tiroirs.

Un meuble haut de cuisine de 80 cm de large et 40 cm de profondeur a deux étagères de 0,32 m² chacune. À 65 kg/m², cela fait près de 21 kg par étagère, donc une quarantaine de kilos de vaisselle à ajouter au meuble lui-même. Le caisson vide en pesait quinze.

Autrement dit : le seuil de 30 kg n’est pas franchi le jour de la pose, il est franchi le jour du déménagement. C’est exactement pour cette raison que la question se traite avant de fermer la cloison, et pas quand le meuble est sur le sol de la cuisine.

Ce qu’une cheville tient vraiment sur une BA13

Les valeurs ci-dessous sont celles que les fabricants de chevilles (syndicat EVOLIS) recommandent, reprises par la fiche conseil du SNIP. Elles valent pour des applications « à risques modérés » — c’est-à-dire là où une chute ne met pas une vie en jeu.

Fixation sur une seule plaque BA13 :

Type de cheville	Traction (daN)	Cisaillement (daN)
Métallique à expansion	15 à 20	30 à 50
Plastique	10 à 15	15 à 20
Autoforeuse	5 à 10	10 à 15
À bascule	20 à 25	—

Fixation sur un parement à deux plaques BA13 :

Type de cheville	Traction (daN)	Cisaillement (daN)
Métallique à expansion	20 à 30	50 à 80
Plastique	15 à 30	15 à 20
Autoforeuse	10 à 15	10 à 15
À bascule	20 à 50	—

Trois lectures s’imposent devant ces tableaux. La première : le doublement du parement double à peu près la capacité. Sur une cloison qui doit recevoir une cuisine, le double parement n’est pas seulement une affaire d’acoustique ou de hauteur admissible — c’est aussi la différence entre 20 et 30 daN de traction par point. C’est un des trois leviers que nous détaillons dans l’article sur l’entraxe des montants, et il sert ici une quatrième fois.

La deuxième : la cheville autoforeuse, celle qui se visse au tournevis sans percer, est la plus faible des quatre. C’est aussi la plus vendue et la plus rapide à poser. Elle convient pour un cadre, pas pour un meuble.

La troisième tient en une phrase de la fiche, et c’est un geste de chantier : le recours à une pince à expansion est impératif pour les chevilles métalliques. Expansée à la vis, la cheville tire sur le carton et abîme la plaque autour d’elle — la valeur du tableau n’est alors plus atteinte, et rien ne le montre de l’extérieur.

Le paradoxe du téléviseur : c’est le déport qui décide, pas le poids

Voici le résultat le plus contre-intuitif de toute la fiche, et celui qui répond au plus grand nombre de questions qu’on nous pose.

Un téléviseur de 40 kg sur un support fixe, plaqué au mur, se fixe sans aucun renfort : deux points espacés d’au moins 40 cm, avec des chevilles à 15 daN de traction et 30 daN de cisaillement, suffisent.

Un téléviseur de 15 kg au bout d’un bras articulé de 45 cm de déport, lui, exige un renfort. Trois fois plus léger, et il ne passe pas.

La raison est un calcul de collège : le moment de renversement vaut le poids multiplié par la distance entre le centre de gravité et la cloison. Éloigner la charge de 10 cm a le même effet que l’alourdir de plusieurs kilos. Et il s’y ajoute un effet de seuil que la fiche formule ainsi : lorsque l’effort oblique forme un angle supérieur à 30° avec la surface de la plaque, on considère que toute la charge travaille en traction — la résistance au cisaillement, pourtant deux fois supérieure, cesse d’aider.

Les seuils, tels que la fiche les publie :

Configuration	Poids TV + support	Déport	Renfort
Support fixe, 2 points ≥ 40 cm	jusqu’à 40 kg	—	non
Bras articulé, double rail, 4 points	jusqu’à 14 kg	≤ 30 cm	non
Bras articulé, double rail, 4 points	jusqu’à 7 kg	≤ 60 cm	non
Bras articulé, double rail, 4 points	plus de 14 kg, ou déport > 30 cm	—	oui
Bras articulé, platine à fixations rapprochées	15 kg	45 cm	oui

Retenez la ligne 2 et la ligne 3 : doubler le déport revient à diviser le poids admissible par deux. C’est la règle pratique la plus utile de tout ce sujet, et elle vaut aussi pour une étagère profonde, un support de vidéoprojecteur ou un porte-manteau.

Deux chevilles trop rapprochées n’en font qu’une

Le réflexe naturel, devant une charge un peu lourde, est de multiplier les points de fixation. Il est en partie faux, et la fiche le dit sans détour : la résistance d’un groupe de fixations rapprochées est équivalente à celle d’une cheville isolée. Un groupe, c’est 200 mm au maximum entre deux chevilles.

Entre ces deux extrêmes — 20 cm où deux chevilles n’en valent qu’une, et 40 cm à partir desquels chacune travaille pleinement — la fiche applique un coefficient de réduction. À titre d’ordre de grandeur, un entraxe de fixation de 30 cm coûte 25 % de la charge admissible, en traction comme en cisaillement.

Deux conséquences directes sur un chantier :

• Une platine de meuble comportant quatre chevilles serrées dans 10 cm compte pour un point de fixation, pas quatre. C’est le nombre de points écartés qui fait la charge, pas le nombre de vis.
• Le minimum de 400 mm imposé par le NF DTU pour les charges de 10 à 30 kg n’est pas une précaution de confort : c’est la distance à partir de laquelle le calcul tient.

Le renfort : ce que c’est, et pourquoi il se pose avant la plaque

Au-delà de 30 kg, on ne cherche plus une meilleure cheville, on change de principe : la charge ne va plus dans la plaque, elle va dans l’ossature.

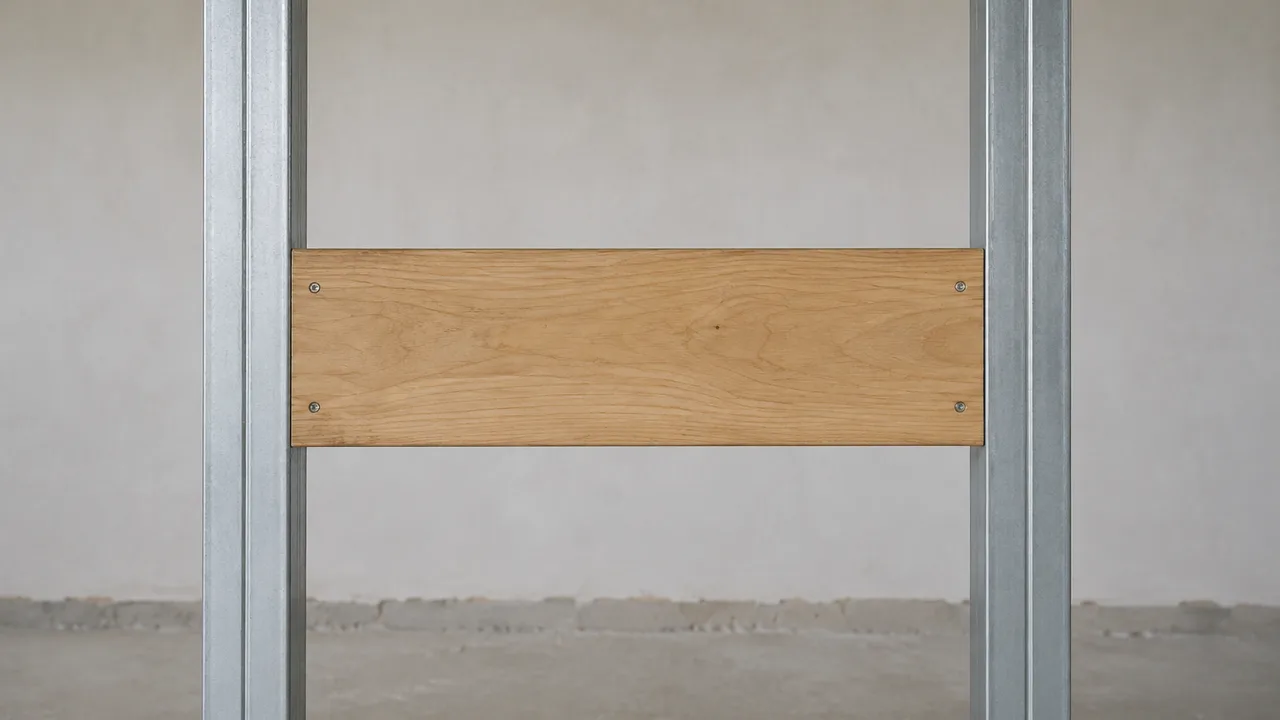

Le renfort courant est une traverse en bois massif, et ses dimensions sont écrites :

• 25 mm d’épaisseur minimale et 150 mm de hauteur minimale ;
• rainurée au niveau du retour d’aile du montant, pour venir affleurer sans créer de surépaisseur sous la plaque ;
• fixée au travers du montant avec au moins deux vis par montant ;
• et, au droit du renfort, les montants doivent être doublés.

Cette dernière ligne mérite qu’on s’y arrête. Le montant doublé — deux profilés emboîtés dos à dos au même emplacement — est exactement la technique qui relève la hauteur admissible d’une cloison, décrite dans notre article sur l’entraxe. Le même geste sert ici à reprendre une charge. Sur un chantier, les deux besoins se rencontrent souvent au même endroit : une cloison de salle de bains un peu haute, qui doit en plus porter un meuble sous vasque.

En travaux neufs, la fiche est explicite : l’emplacement des charges doit être prévu avant la pose de la cloison, pour incorporer le renfort au montage. En rénovation, un diagnostic de l’existant est nécessaire — comprendre : il faut ouvrir, ou au minimum localiser les montants et savoir ce qu’il y a derrière. Repérer les montants d’une cloison déjà fermée n’a rien de sorcier, les lignes de vis les trahissent, et c’est la pose du placo étape par étape qui explique pourquoi elles sont là.

Cas particulier utile : sur une cloison alvéolaire — les cloisons à âme carton, qu’on trouve en distribution dans beaucoup de logements des années 1970-2000 —, le NF DTU impose des taquets de bois d’au moins 180 × 80 mm, lardés de clous et scellés dans l’épaisseur de l’âme, du côté opposé à la fixation. Une cloison alvéolaire n’a pas d’ossature métallique à laquelle renvoyer la charge, c’est ce qui la distingue de tout ce qui précède ; les autres différences de cet ouvrage sont dans notre comparatif carreau de plâtre / placo.

Sur une contre-cloison, la charge ne va pas dans l’ossature

Une contre-cloison — le doublage d’un mur existant — se comporte différemment, et c’est une source d’erreur fréquente. Au-delà de 30 kg, la charge n’est pas renvoyée à l’ossature du doublage mais directement à la structure du bâtiment, c’est-à-dire au mur d’origine, en traversant la lame d’air et l’isolant.

Le montage type est une tige filetée scellée dans le mur porteur, protégée par une cale tubulaire qui traverse l’isolant sans écraser le complexe et évite de solliciter le parement. Deux points en découlent :

• La résistance à la traction devient celle du mur d’origine, pas celle de la plaque. Elle va de quelques dizaines de daN dans une brique creuse à plusieurs centaines dans du béton. Une brique creuse ancienne peut donc être moins portante qu’un renfort bois correctement vissé dans une ossature.
• Le cisaillement, lui, reste à la charge de la plaque. La tige fléchit, le support arrière ne le reprend pas : ce sont les valeurs des tableaux ci-dessus qui s’appliquent, même avec un scellement béton.

C’est un des rares endroits où l’épaisseur du doublage a une conséquence mécanique directe, en plus de la performance thermique traitée dans le prix d’un doublage au m² et dans l’épaisseur d’isolation d’un mur intérieur.

Les cas courants, chiffrés

La fiche conseil déroule cinq configurations de meubles, avec le poids maximal admissible (meuble + chargement) pour chacune. Toutes les cinq passent sans renfort :

Meuble (H × P × L, cm)	Points de fixation	Poids max (meuble chargé)	Moment
Meuble de salle de bains 40 × 30 × 60	2 platines ≥ 30 kg	55 kg	8 daN.m
Meuble de cuisine haut 60 × 40 × 80	3 platines ≥ 30 kg	84 kg	17 daN.m
Meuble de cuisine haut sur rail 92 × 40 × 80	3 fixations ≥ 30 kg	90 kg	18 daN.m
Meubles hauts côte à côte, fixations rapprochées	2 platines par meuble	27 kg par meuble	10 daN.m/ml
Colonne suspendue avec porte miroir 30 × 40 × 180	2 platines en partie haute	58 kg	9 daN.m

Deux lignes de ce tableau se contredisent en apparence, et c’est justement là qu’on apprend quelque chose.

La colonne de 1,80 m de haut tient 58 kg sur deux platines ; les meubles alignés côte à côte plafonnent à 27 kg chacun. Le meuble le plus grand est le plus tolérant. Ce n’est pas la hauteur qui compte, ce sont deux autres choses : la profondeur, qui commande le bras de levier — la colonne travaille à un angle de 5°, quasiment en cisaillement pur —, et l’écartement des points. Les meubles côte à côte perdent la moitié de leur capacité parce que les platines des deux caissons voisins se retrouvent à moins de 20 cm l’une de l’autre, donc dans le même groupe de fixation.

Le remède, sur une cuisine, est d’ailleurs dans le tableau : la ligne « meubles alignés sur la partie basse » ne pose pas ce problème, les points de fixation y étant suffisamment éloignés pour être considérés comme indépendants.

Lavabo et WC suspendus : ce n’est plus le même sujet

Trois appareils sortent explicitement du cadre de la fiche, et il est important de savoir qu’ils en sortent :

• Le lavabo suspendu et les appareils de production d’eau chaude relèvent du NF DTU 60.1, celui des installations sanitaires.
• Le WC suspendu est traité par le fabricant du système, c’est-à-dire par la notice du bâti-support. Un bâti-support ne se fixe pas dans une plaque : il repose au sol et se contreventre sur le mur porteur ou sur une ossature dédiée, et la cloison ne fait que l’habiller.

La conséquence pratique est simple : dans une salle d’eau, la question du support se règle avant celle de la plaque. Le reste du chantier — plaque hydrofuge, relevé d’étanchéité, jonction sol-mur — est traité dans notre article sur le placo hydrofuge en salle de bains, et l’habillage des attentes dans le coffrage des tuyaux.

La limite qu’on ne calcule presque jamais : le moment de renversement

Au-dessus des charges par point, il existe une limite qui porte sur l’ouvrage entier. Le NF DTU 25.41 impose de renforcer l’ossature dès que le moment de renversement dépasse :

• 30 daN.m pour une charge localisée ;
• 15 daN.m par mètre linéaire pour une charge filante — étagère, ligne de meubles hauts, plan suspendu.

Ces deux valeurs expliquent pourquoi le tableau ci-dessus s’arrête où il s’arrête : le meuble de cuisine haut à 84 kg produit 17 daN.m, il reste sous les 30. Une charge filante, elle, est jugée sur 90 cm de longueur forfaitaire minimale — la dimension qui sollicite, dans tous les cas, deux travées d’ossature. C’est encore l’entraxe des montants qui apparaît en filigrane, et c’est cohérent : l’écartement des montants décide de combien de montants une charge peut solliciter.

Ce que ça change quand nous chiffrons un devis

Ce sujet a une particularité que peu de postes de plaquerie partagent : il se décide au moment où l’on ferme la cloison, et il coûte cher à reprendre après. Un renfort posé au montage représente une traverse de bois et quatre vis. Le même renfort ajouté après coup demande d’ouvrir le parement, de reprendre le joint, de repeindre.

Ce que nous relevons en visite, dans cet ordre : ce qui sera accroché (nature, poids chargé, profondeur), à quelle hauteur, et sur quel ouvrage — cloison, contre-cloison ou habillage, les trois ne se comportant pas de la même façon. Une cuisine dessinée le jour du devis évite un renfort oublié ; une cuisine choisie six mois plus tard ne l’évite pas.

Notre règle, quand le projet n’est pas figé : nous incorporons des renforts aux emplacements probables plutôt que d’en discuter au moment du montage des meubles. Le surcoût est marginal à la pose et il supprime une reprise. C’est la même logique que celle qui préside au choix du montant et du parement, détaillée dans le prix du placo au m² et dans le prix d’un plaquiste au m².

Deux avertissements pour finir, tous deux écrits dans la fiche. Les valeurs ci-dessus ne tiennent compte que des efforts statiques : un meuble qu’on ouvre et ferme, une porte lourde, un bras articulé qu’on manipule tous les jours ajoutent une sollicitation dynamique que ces calculs n’intègrent pas. Et les charges admissibles à retenir sont celles du fabricant de chevilles, pas des ordres de grandeur — le SNIP recommande explicitement de les vérifier.

À Pau et dans le Béarn

Deux situations locales reviennent souvent. Les maisons béarnaises anciennes se doublent par l’intérieur : la contre-cloison y est la règle, donc le renvoi de charge se fait dans un mur de galets, de pierre ou de brique creuse, dont la capacité varie d’un mètre à l’autre. C’est un cas où l’on sonde avant de promettre, et où l’isolation d’une maison ancienne en pierre impose ses propres contraintes de complexe.

Et les cloisons alvéolaires des logements collectifs des années 1970-2000, très présentes à Pau, Billère et Lons, qui ne pardonnent aucune improvisation : sans taquet de bois scellé dans l’âme, une charge un peu sérieuse arrache le carton, et la reprise est plus lourde que sur une cloison sur ossature.
